批量控制器
SLC300系列防爆批量控制器，是分布式库区液/气体定量装车系统中的下位机。该装置采用目前国内外最先进的自动控制技术并结合PLC制造。它能最大限度地解决物料的跑、冒、滴、漏，使批量发货更加安全化、快速化、计量更加准确化、发货管理更加科学化,特别适用于化学罐区、油库以及管道输油系统的批量发货。
SLC300批量控制器分330、350、360三个系列，各系列可定制物联网通讯功能，350批量控制器流量的输入信号采用脉冲信号，它具有传统批量控制器的各种功能；360批量控制器流量的信号采用MODBUS总线，它可以直接读取EMERSON质量流量计传感器核心处理器的数据，能使上位机同时获得质量流速、体积流速、质量流量、体积流量、密度、温度及流量计状态等多种数据，系统功能强大、数据稳定可靠，并可省去质量流量计的变送器，系统具有较高的性价比；330批量控制器流量的输入信号采用4-20MA 信号，由于信号经多次A/D，D/A转换，造成计量精度下降，除非应用于特殊场合，一般不建议采用。
主要技术指标和功能
1、设备采用隔爆结构，用于油库、加油站时，石油质量的换算采用国家最新计量标准。
2、具有联网和单机两种发油方式。
3、采取集散控制设计理念，配合计算机，可将油库内的所有业务进行分类、统计、汇总、自动生成各种报表。

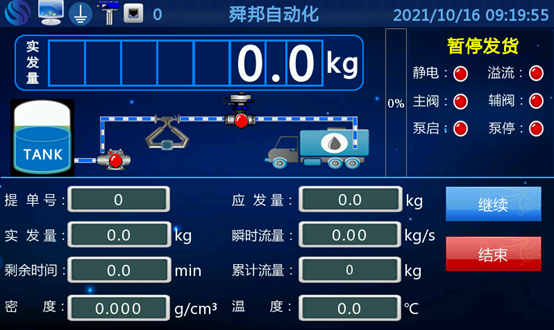

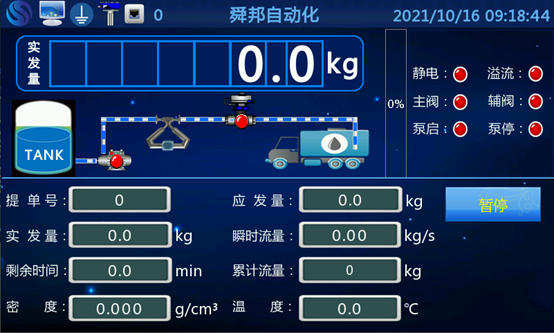

4、液晶显示屏采用800×480点阵，能显示汉字及动态流程图。

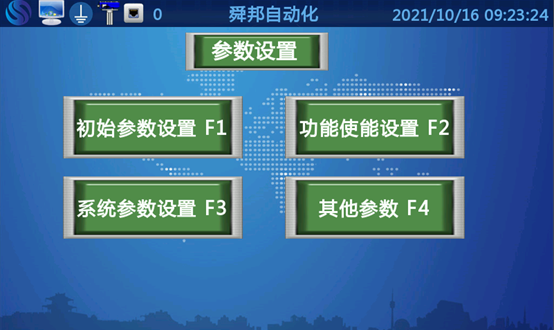

5、采用汉字对话菜单操作，与用户界面友好，操作、控制简便快捷。
6、可外接大屏幕数显（数码管），使用户远距离也能清晰观察和监督到发油的全过程。
7、具有断电保护功能，断电后仍可完整保留装置的有效数据，并能完成发油过程中断电时现场数据的处理与保存。
8、流量脉冲信号输入，频率1—20KHz，幅度≥10V，系统设备内提供+24V电源。
9、具有RS-485通讯接口，可配接带有RS485总线的各种体积（质量）流量计。
10、提供电液阀、两阶段阀、调节阀的控制输出信号，+24VDC、220VAC、4-20MA，对于电液阀、调节阀具有恒流控制等功能。
13、提供油泵联锁控制，220VAC 2 A。
14、具有静电接地、溢油保护、鹤管定位等输入接口。
15、单次最大发油量为99999 kg（可定制），发油分辨率为 0.1 kg。
16、工作电压 AC220V±22V 、50Hz±1Hz，系统设备功耗 ≤100W 。
17、环境条件 工作温度： -10℃～+50℃，相对湿度：20%～90% ，大气压力：86kPa～106kPa 。
系统构成
1 批控器的组成
批量控制器由IC卡读写器、液晶显示器、霍尔键盘、PLC、通讯模块和电源模块组成。
2 外形尺寸和重量
a) 外形尺寸（W×H×D）：610㎜×400㎜×180㎜ ；
3 电源
交流供电电压：220V±22V , 50 Hz±1Hz ；
功耗：不大于100W。
4 工作环境条件
温度：-10℃～50℃ ；
湿度：20%～90%RH ；
大气压：86kPa～106kPa 。
5 显示
批量控制器显示为液晶显示。汉字液晶显示屏为800×480点阵。
6 键盘
批量控制系统的操作编码器采用25个高精度霍尔元件键，操作灵活可靠。
7 流量信号输入形式及测量准确度
脉冲型批控器流量测量：隔爆型流量电信号输入通道，信号频率：1Hz～20KHz ，信号幅度VPP：10V～24V，流量脉冲计数准确度为±1个脉冲；
总线型批控器直接读入PLC里；信号：RS485 数字信号、标准RS-485差分电平；流量计本安电源：电压≥9V、电流≤140mA 。
流量信号输入采用4mA～20mA，通常此方式计量精度较低，不建议使用。

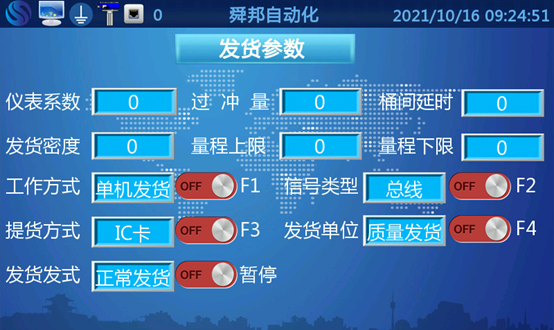

8 仪表系数
置入仪表系数范围：0.01～99999.99 。
9 阀门控制两点
阀门控制输出信号：直流24V或交流220V或干接点。
10 模拟量输出信号
输出范围：4mA～20mA（可设置），如需4mA～20mA作流量等信号输出可根据用户需要具体选用。
11 开关量输入信号4点（无源干节点信号）
静电接地、料满、鹤管到位等（可设置）。
12 开关量输出3点（无源干节点信号）
泵起/停（常开/常闭）、继电器输出1、继电器输出2（可设置）（220VAC/2A）。
13 IC卡功能
将IC卡靠近验卡区，能对IC卡进行数据读入。另可选身份证读卡器、条形码读卡器。
14 通讯功能
通过总线和计算机相连，可实现数据传输。
通讯方式1：RS485 半双工；波特率：9600bps（可设置） ； 通讯距离≦1000米。
通讯方式2：以太网接口；通讯协议：MODBUS TCP。
15 掉电保护
具有掉电保护能力，断电后数据保存时间6个月以上。
16 运输
允许用汽车、火车、飞机等一般运输工具运输，运输中应有防震、防日晒雨淋等保护措施。
17 贮存
贮存环境
不允许露天存放，应贮存于通风的室内，且周围环境中没有酸、碱和碱化物等有害气体及有害物质，不能受强烈机械振动冲击，存放时应离地面、墙壁和屋顶10cm以上。
存放期
存放期超过六个月时应从包装箱中取出进行通电检查，合格后再装箱入库。
18 防爆标志
ExdIIBT6
19 防护等级
IP66
